5H15.20 Campo magnético de fios paralelos

Fios condutores estão dispostos perpendicularmente a uma placa de acrílico e podem ser conectados a uma fonte de corrente contínua. A corrente elétrica nos fios produz campos magnéticos cujas linhas de indução são visualizadas por meio de limalhas de ferro espalhadas sobre a placa de acrílico.

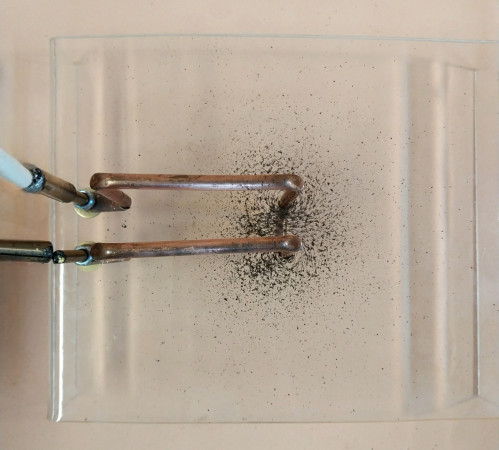

As configurações de campo magnético formadas pelas limalhas podem ser projetadas colocando-se a montagem sobre um retroprojetor

As seguintes configurações podem ser mostradas.

• Campo magnético produzido pela corrente elétrica em um fio.


• Campo magnético produzido por correntes elétricas de mesmo sentido, em dois fios paralelos.


• Campo magnético produzido por correntes elétricas de sentidos opostos, em dois fios paralelos.







Tempo de preparo: Até 15 minutos
